PICO-MR 共享空间锚点同步

PICO 4 Ultra 平台上基于共享空间锚点的多人 MR 虚实结合 Demo —— 多台头显通过 PICO 共享空间锚点把各自 XR 坐标系对齐到同一真实物理空间，让玩家在同一真实房间里看到精确重叠的虚拟内容并实时交互。

项目概览#

在 PICO 4 Ultra 头显上运行的多人混合现实联机 Demo：多台设备通过 PICO 共享空间锚点把各自的 XR 坐标系对齐到同一真实物理空间，玩家能在同一个真实房间里看到精确重叠的虚拟内容，并实时交互。

这是把「多人 MR 坐标系统一」这个底层难题做成完整工程解的项目：从锚点放置、云端上传、跨设备定位，到刚体变换对齐、漂移自愈、地面网格同步，每条链路都有对应的容错与稳定性保障。

核心能力#

功能	说明
多人联机	Netcode for GameObjects + UnityTransport UDP，局域网 Host/Client，两台及以上 PICO 4 Ultra 实时联机
共享空间锚点标定	主机手柄预览放置 → 创建 / 持久化 / 上传 PICO 云端 → 广播 UUID 给所有客户端
坐标系对齐	客户端下载锚点、测量本地位姿，与主机位姿求刚体变换，整体搬正 XR Origin，使各端坐标系精确对齐到同一物理基准
玩家化身同步	头部位置 + 双手 Transform 实时镜像，客户端权威 NetworkTransform 广播给所有端
MR 透视（VST）	PICO 4 Ultra 前置摄像头透视，虚拟内容叠加真实环境
真实地面同步	透视开启后扫描地面 Mesh，主机把顶点 / 索引广播给所有客户端，双端地面一致
漂移自愈	订阅 SDK 锚点更新事件，自动重算对齐，持续修正累积漂移，无需手动重标定
容错与补发	上传失败递增延迟重试；中途加入的客户端主动拉取锚点，无需重启房间

多人对齐数据流#

整套系统运行时存在三条并行数据流：① 空间锚点对齐（主机锚点位姿经 PICO 云端同步到客户端，客户端重算 XR Origin，是另两条流的前提）、② 玩家化身同步（头部 + 双手 Transform 每帧通过 UDP 广播）、③ 地面网格同步（主机扫描真实地面，一次性推送顶点数组）。启动顺序：流 ① 对齐完成后，流 ② 化身、流 ③ 地面才能落到正确的物理位置。

1
sequenceDiagram
2
    participant Host as 房主 (Host)
3
    participant Cloud as PICO Cloud
4
    participant Net as Network (RPC)
5
    participant Client as 客户端 (Client)
6

7
    Note over Host: 1. 放置 & 创建锚点
8
    Host->>Cloud: UploadSpatialAnchorWithProgressAsync
9
    Cloud-->>Host: 返回 UUID
10
    Host->>Host: 记录 P_Host, Q_Host
11

12
    Note over Client: 2. 玩家加入 (OnNetworkSpawn)
13
    Client->>Host: RequestAnchorDataServerRpc
14
    Host-->>Client: ShareCalibrationAnchorInfoClientRpc (UUID, P_Host, Q_Host)
15

16
    Note over Client: 3. 对齐流程
17
    Client->>Cloud: DownloadSharedSpatialAnchorAsync (UUID)
18
    Cloud-->>Client: 锚点数据
19
    Client->>Client: LocateAnchor → 获取 P_Client, Q_Client
20
    Client->>Client: 计算 T_Align (忽略 Y 轴)
21
    Client->>Client: xrSharedSpaceOrigin.SetPositionAndRotation

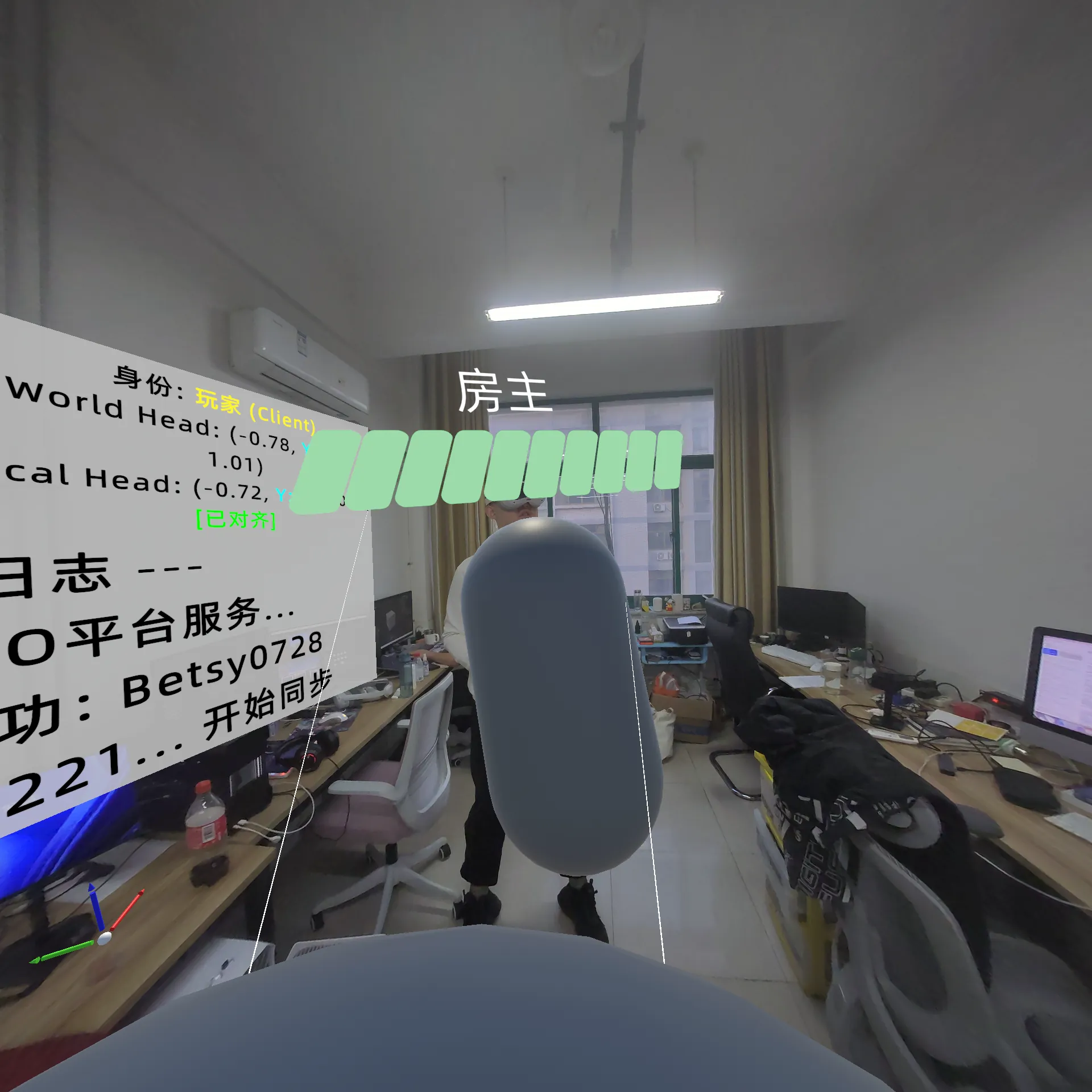

PICO MR 共享空间锚点真机对齐效果

对齐的核心：一次把世界搬正#

由于主机与客户端测量的是同一个真实物理点，两端坐标系之间必然存在唯一的刚体变换。求出旋转差与位置差后，不逐个移动场景里的物体，而是把整个客户端 XR 坐标系的根节点一次搬正，挂在其下的化身、地面、虚拟对象全部自动落到正确的真实物理位置。两端都用 Floor 模式追踪、Y 轴沿重力对齐，因此强制锁地、丢弃高度测量误差，避免「玩家整体浮空或陷地」：

1
// 旋转差：把客户端锚点朝向"扭"成主机锚点朝向
2
Quaternion rotAlign = hostRot * Quaternion.Inverse(clientRot);
3
// 位置差：补偿旋转之后锚点所在位置
4
Vector3 posAlign = hostPos - rotAlign * clientPos;
5
// Floor 模式两端 Y 轴已沿重力对齐，丢弃高度测量误差，强制锁地
6
posAlign.y = 0f;
7
// 写入客户端坐标系根节点，整个世界一次搬正
8
xrSharedSpaceOrigin.SetPositionAndRotation(posAlign, rotAlign);

SDK 底层优化锚点位姿时会触发更新事件，客户端收到后自动重新定位、重算对齐，并用平滑插值渐变而非跳变——长时间运行无累积漂移感知，无需手动重标定。

技术栈#

层级	技术	版本
引擎	Unity	2022.3.62f2 LTS
图形管线	Universal Render Pipeline (URP)	14
网络框架	Netcode for GameObjects	1.12.2
传输层	Unity Transport (UDP)	—
XR 平台	PICO Unity Integration SDK	本地 file: 包
UI / 交互	Mixed Reality Toolkit 3 (MRTK3)	本地 file: 包
构建目标	Android (IL2CPP + ARM64)	PICO 4 Ultra

使用限制#

老老实实走 PICO 云端方案，锚点数据尽量不走本地（点云数据加密，解密成本高不值）
锚点传输核心依赖 UUID，放置、持久化、销毁均高度依赖 UUID
锚点预制体必须附带 PXR_Spatial Anchor 脚本
开始前需完成房间标定 + 地面高度标定，确保自身坐标真实
房主放置锚点后要缓慢平稳地环顾观察，确保上传充分；客户端确认房主上传完毕后再以房主视角核对

延伸阅读#

Unity-PICO-共享空间锚点开发

共享空间锚点的原理深挖：自身坐标标定、多人坐标系统一、空间锚点生命周期与完整对齐数学推导。

/posts/unitymr-spatial-anchor/
